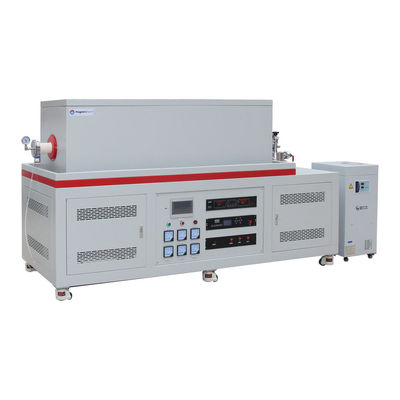

Horno de tubos de vacío de 3 zonas CVD 1700C con mezclador de gas MFC y unidad de bomba molecular

Resumen del producto

PT D80/1500/17/3 es un horno de tubo de alto vacío CVD de tres zonas de alta temperatura. OD80mm tubo de alumina, longitud de calentamiento 1500mm.3 canales MFC mezcla de gases con control preciso. 304SS de agua de refrigeración con válvulas de aguja y medidor, múltiples entradas y salidas de aire para diversos gases.Adopta un sistema de control de temperatura Yudian PID basado en un microprocesador con una precisión de control de temperatura de +/- °CEl horno de tubos de vacío de 3 zonas se utiliza principalmente para la sinterización de vacío y protección atmosférica.revestimiento de película fina al vacío, experimentos de enfermedades cardiovasculares, etc.

Principales características

• Tmax 1700°C
• 3 zona de calefacción de alto vacío, horno de tubo CVD
• Estructura de acero doble, pérdida de calor mínima
• Unidad de bomba molecular, nivel máximo de vacío hasta 10-5 torr
• Mezclador de gas controlado por MFC de 3 canales
• Cámara aislada por fibra con elementos de calefacción MoSi2 para una máxima estabilidad y uniformidad a temperatura
• Flancas selladas de refrigeración por agua 304SS
• Controlador PID digital con 30 segmentos programables con una precisión de +/- 1 °C
• Termócouple de tipo B
• Se trata de un documento de identificación.

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal.
• La protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación.
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Detalles del producto

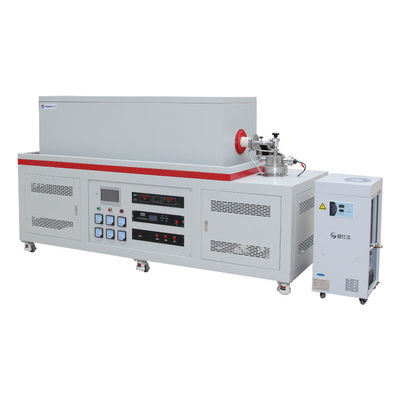

Horno de tubos de vacío de 3 zonas CVD de 1700°C con mezclador de gas MFC y dispositivo de enfriamiento por agua

• El PT D80/1500/17 está compuesto principalmente por siete partes: cuerpo del horno, tubo del horno, accesorios de sellado de la brida, sistema de suministro de gas, sistema de refrigeración de agua,sistema de bombeo al vacío y sistema de control de temperatura
• La cáscara exterior de acero del horno se procesa con decapado y fosfatado, revestimiento en polvo ambiental en la superficie, resistencia a la corrosión y la oxidación, ventilador de enfriamiento incorporado,temperatura de la superficie Rt+45°C
• Apariencia exquisita, cumplimiento ISO, CE

Perfil de cámara para horno de tubo de alto vacío de 3 zonas CVD a 1700 °C

• Alto aislamiento cerámico de alúmina, grabado CNC, paredes de la cámara de acoplamiento estrechamente, tipo U MoSi2 calentador, resistente a temperaturas de hasta 1800C
• longitud de calentamiento de 600 mm, adecuado para el tubo de aluminio de diámetro de 60 mm. tubo de procesamiento de aluminio alto, resistencia a la temperatura hasta 1700 ° C,La parte crítica de la zona de calefacción dentro del tubo del horno está equipada con el tapón del tubo de cerámica, que puede evitar eficazmente la fuga de calor y reducir la pérdida de calor
• Termócouple de tipo B

Flange de enfriamiento de agua, 1/4 "aguja de gas pagoda, unidad de bomba de vacío molecular

• Equipado con un conjunto de bridas de refrigeración por agua SS304, sellado con anillos de sellado de caucho de flúor resistentes a altas temperaturas
• La entrada de aire y la salida adopta G1 / 4 pulgadas pagoda boquilla de aire, que se puede conectar a una tubería de PTFE con un diámetro exterior de 8 mm
• Unidad de bomba molecular conectada con KF25, asegúrese de que el nivel de vacío alcanza a 10 *-5mbar

Programas de calefacción para horno de tubo de alta frecuencia de 1700 ° C CVD de 3 zonas

• 30 segmentos programables, velocidad de calentamiento 1-10C/min ajustada libremente
• Buen aislamiento térmico, enfriamiento natural, enfriamiento suave
• Panel de pantalla táctil de 7 "es opcional, los programas de calefacción se pueden mostrar a tiempo, y descargar

T.Especificaciones técnicas

Nota de solicitud

• La presión del tubo de procesamiento debe ser inferior a 0,02 MPa
• La fuente de gas debe equipar la válvula reductora de presión
• Antes de llenar los gases de reducción como H2, debe bombear el aire fuera del tubo
• Al llenar los gases de la entrada de gas en el tubo, debe asegurarse de que la válvula de salida de gas abierto

Comparación de tamaño
