Horno de tubo de tres zonas de alto vacío de 1700C Horno de tubo de CVD con bridas de enfriamiento por agua

Resumen del producto para horno de tubos de 3 zonas

PTC D100/1500/17/3 es un horno de tubo de tres zonas de OD100mm certificado por CE con una brida de sellado al vacío completa y dispositivos de enfriamiento por agua.Cada zona de calefacción es de 20 " de longitud y controlado por tres precisión 30 segmentos de controladores de temperatura digital de forma independienteLas zonas de calefacción son calentadas por potentes elementos de 1800 MoSi2 hasta 1700°C. El horno de tubo puede crear los diversos gradientes térmicos ajustando la temperatura de tres zonas.Es un excelente horno para preparar materiales funcionales bajo gradiente térmico, y también se puede utilizar para el crecimiento de nano o película por CVD.

Principales características

• Tmax 1700 °C
• Tres zonas de calefacción independientes, de longitud completa de 1500 mm
• Estructura de acero doble, cámara de horno no dividida para proteger la pérdida de calor mínima
• Se dispone de varios procesos atmosféricos en un solo ciclo
• Nivel máximo de vacío alcanzar 10E-3 torr trabajado con bomba molecular
• Cámara aislada de fibra con potentes elementos de calefacción MoSi2 para garantizar una temperatura uniforme
• Regulador de temperatura Shimaden PID con 30 segmentos programables
• Flancas de sellado al vacío SS304 con válvulas y medidor de presión incluidos
• El soporte de doble brida proporciona un mejor sellado y una mayor vida útil del tubo
• Termócouple de tipo B de larga duración
• Certificado CE, estándar

Curvas de rampa, alojamiento y enfriamiento para hornos de tubo CVD de la serie 1700 de 3 zonas

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno de tubo si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal
• Protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Galería de productos

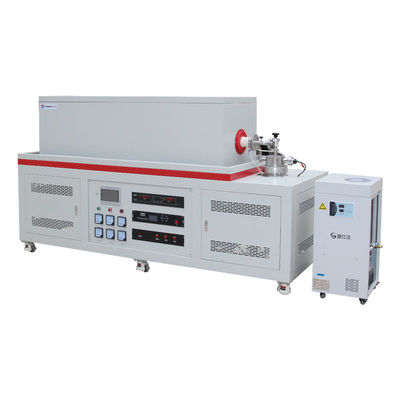

Vista delantera paraHorno de tubo CVD de la zona 31700 grados C

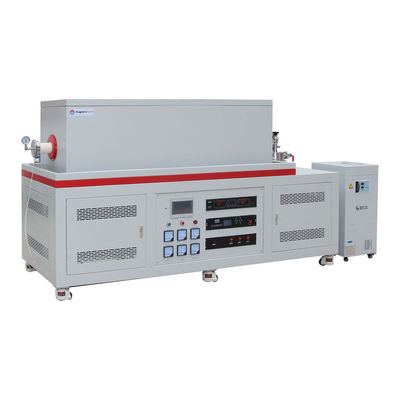

Vista lateralpara el 1700CHorno de tubos CVD de 3 zonascon dispositivo de refrigeración por agua

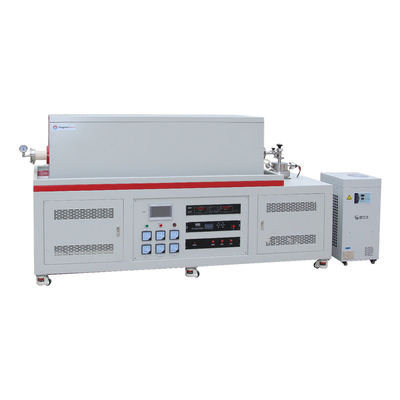

Detallespara1700oCHorno de tubos CVD de 3 zonascon una brida de refrigeración por agua y una unidad de bomba de moléculas

Especificaciones técnicas

Nota de solicitud

• No llenar gases explosivos como el hidrógeno o el metano en el tubo del horno sin los controles y supervisión de seguridad necesarios
• Los hornos de tubo de 1700C con tubo de alumina están diseñados para su uso bajo vacío y baja presión; 0,2 bares / 3 psi / 0,02 MPa
• Para minimizar la velocidad de grieta de los tubos de cerámica, por favor cambiar la posición (marcar cuatro puntos en el tubo) cada lote
• Las pequeñas grietas pueden aparecer en la superficie de la cerámica refractaria durante un uso prolongado.

Comparación de tamaño
