Fuego de tubos de cuarzo 1100C con sublimador de precursor sólido para CVD 2D capas de TMDs

Resumen del producto para horno de tubo de anulación térmica de difusión por oxidación

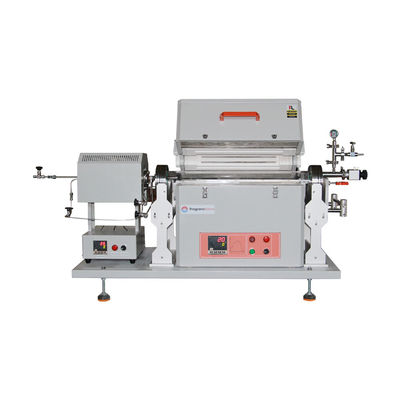

El PTC D110/440/12NG es un horno de tubo CVD compacto de 1100 °C con un accesorio de sublimación de precursores.En total, las entradas de gas de cuatro canales están construidas en la sublimación, lo que permite que las alimentaciones de varios gases lleven el vapor de la fuente al calentador principal para una mayor descomposición y deposición.El dispositivo de sujeción de la muestra montado en la brida derecha es deslizante para facilitar la carga/descarga de la muestra..

Principales características

• Sistema de horno CVD compacto con:
• 4.33" O.D x 4.05" I.D x 29.13" longitud del tubo de cuarzo (OD 110 x ID 103 x L 740, mm)
• 1100oC Máxima temperatura de trabajo con una precisión de +/- 1oC
• La brida de refrigeración por agua en el lado derecho es deslizante para una fácil carga de muestras
• La brida de enfriamiento por agua en el lado izquierdo entre el calentador y el horno se utiliza para la entrada de gas precalentado y el sellado
• Cuatro canales de entrada de gas (tubo 1/8 "Dia y el ajuste del tubo) están integrados en la brida del lado izquierdo
• Un pequeño calentador está conectado a la brida del lado izquierdo del horno para precalentar el gas de entrada, líquido o evaporar productos químicos sólidos, que luego se entregarán al horno CVD:
• Haga clic en la imagen de la izquierda para obtener más detalles:
• 1.2'O.D x 6'L tubo SS como cámara de calefacción
• Vacuo sellado 1" ID pequeño tubo de cuarzo dentro del calentador (Figura 2)
• Temperatura de trabajo máxima de 400oC (hay calefacción de 1000oC disponible bajo petición)
• La brida en el lado izquierdo es para el sellado de gas e entrada

Curvas de inclinación, alojamiento y enfriamiento para hornos de laboratorio de la serie 1200

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno de tubo si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal
• Protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Galería de productos

Dispositivo de sublimador precursor para hornos de tubos CVD

Especificaciones técnicas

Nota de solicitud

• No llenar gases explosivos como el hidrógeno o el metano en el tubo del horno sin los controles y supervisión de seguridad necesarios
• Los hornos de tubo de laboratorio con tubo de cuarzo están diseñados para su uso bajo vacío y baja presión < 0,2 bar / 3 psi / 0,02 MPa
• Las pequeñas grietas pueden aparecer en la superficie de la cerámica refractaria durante un uso prolongado.

Comparación de tamaño
