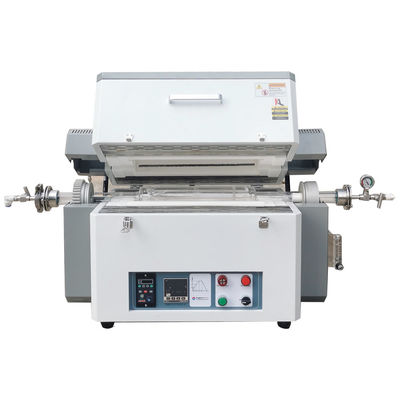

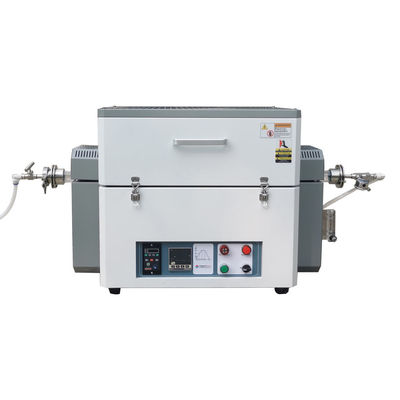

1200°C Horno de laboratorio de tubo rotativo con filtro de gas y tubo de cuarzo OD100mm

Resumen del producto

PTR D100/400/12 es una zona de calefacción única, horno de tubo rotativo de 1200 ° C para laboratorio,especialmente adecuado para los procesos de tratamiento térmico de las partículas, como la calcinación, en los que el flujo continuo a altas temperaturas bajo vacío o sinterización con protección atmosférica, revestimiento por película al vacío, experimentos de CVD y pruebas de componentes físicos para la preparación de tierras raras, iluminación electrónica, recocido de cristales, cerámica biológica, cerámica electrónica, aleación especial,material magnético, fundición de precisión y tratamiento térmico de metales..

Principales características

• Tmax 1200°C
• Horno de tubo giratorio de zona de calefacción única, divisorio
• Construcción de tubos de vidrio de cuarzo transparente de alta pureza con 4 cuchillas de agitación para mezclar el material
• Cámara de horno dividido para un acceso rápido y fácil al tubo
• Velocidad de rotación 0,1-10 rpm/min
• Tmáx nivel de vacío 10E-7 torr,sistema de suministro de gas por un solo conducto
• Flancas de sellado de apertura rápida SS304 con válvulas de aguja y manómetro
• Cámara aislada por fibra con cables de calefacción incrustados en todos los lados para garantizar una temperatura uniforme
• Termócouple de tipo N
• Controlador de temperatura PID inteligente con 32 segmentos programables
• Certificado CE

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal.
• La protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación.
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Detalles del producto

1200°C Horno de laboratorio de tubo con zona de calefacción única con sistema de filtración de gas

• El horno de laboratorio de tubo rotativo de una sola zona de 1200 °C está compuesto principalmente de seis partes: cuerpo del horno, tubo del horno, accesorios de sellado de la brida, sistema de suministro de gas,Sistema de control de temperatura y sistema de filtración de gas
• La cáscara exterior de acero del horno se procesa con decapado y fosfatado, revestimiento en polvo ambiental en la superficie, resistencia a la corrosión y la oxidación, ventilador de enfriamiento incorporado,temperatura de la superficie Rt+45°C
• Apariencia exquisita, cumplimiento ISO, CE

Cámara de horno de 1200 °C con tubo de cuarzo

• El horno está hecho de dos materiales semicirculares de fibra cerámica, filtrados al vacío y estrechamente acoplados en una sola pieza.
• La longitud de la zona de calefacción es de 400 mm y puede adaptarse a tubos de cuarzo de 40-80 mm.
• El tubo de procesamiento está hecho de tubo de cuarzo transparente de alta pureza, incorporado con cuatro hojas de agitación simétricas, la velocidad de rotación podría ser ajustable.La parte crítica de la zona de calefacción dentro del tubo del horno está equipada con el tapón del tubo de cerámica, lo que puede evitar eficazmente que el calor se escape y reducir la pérdida de calor.
• Termócouple de tipo N en la parte superior de la cámara del horno

Flange de apertura rápida, soportes de tubos de horno, boquilla de gas de pagoda de 1/4 "

• Equipado con accesorios de brida de apertura rápida SS304 para carga y descarga rápida de materiales, sellado con anillos de sellado de caucho fluorado resistente a altas temperaturas
• La entrada y salida de aire adopta una boquilla de aire de pagoda de G1/4 pulgadas, que se puede conectar a una tubería de PTFE con un diámetro exterior de 8 mm.
• Equipado con soportes de brida ajustables para garantizar un funcionamiento seguro y estable del tubo del horno

Conjunto individual del dispositivo de suministro de gas

• Los hornos de tubo de laboratorio 1200C-1700C están todos equipados con un dispositivo de suministro de gas de un solo canal
• Las juntas de doble perilla; medidor de caudal de flotación de gas, el caudal es ajustable entre 60-600ml/min
• Los gases disponibles: N2, Ar, H2, CO, etc.

Nota: Al llenar el gas reductor, deben configurarse válvulas de frenado, válvulas unidireccionales, sistemas de tratamiento de gases de escape, etc.

Panel de control para horno de tubo giratorio de laboratorio a 1200 °C

• Diseño integrado con controlador de temperatura, amperiómetro, voltímetro, botones de función en el panel
• Controlador de temperatura PID inteligente con programas de 32 segmentos, con una precisión de ±1°C
• Apagado, sobre-temperatura, ruptura del termopar y protección contra el agotamiento
• Función de ajuste automático de la temperatura
• Con interfaz de comunicación 485 (opcional)

Programas de calefacción, vivienda y refrigeración para hornos rotativos de laboratorio de 1200 °C

• 32 segmentos programables, velocidad de calentamiento 1-20C/min ajustada libremente
• Buen aislamiento térmico, enfriamiento natural, enfriamiento suave
• Panel de pantalla táctil de 7 "es opcional, los programas de calefacción se pueden mostrar a tiempo, y descargar

T.Especificaciones técnicas

Nota de solicitud

• La presión del tubo de procesamiento debe ser inferior a 0,02 MPa
• La fuente de gas debe equipar la válvula reductora de presión
• Antes de llenar los gases de reducción como H2, debe bombear el aire fuera del tubo

Comparación de tamaño
