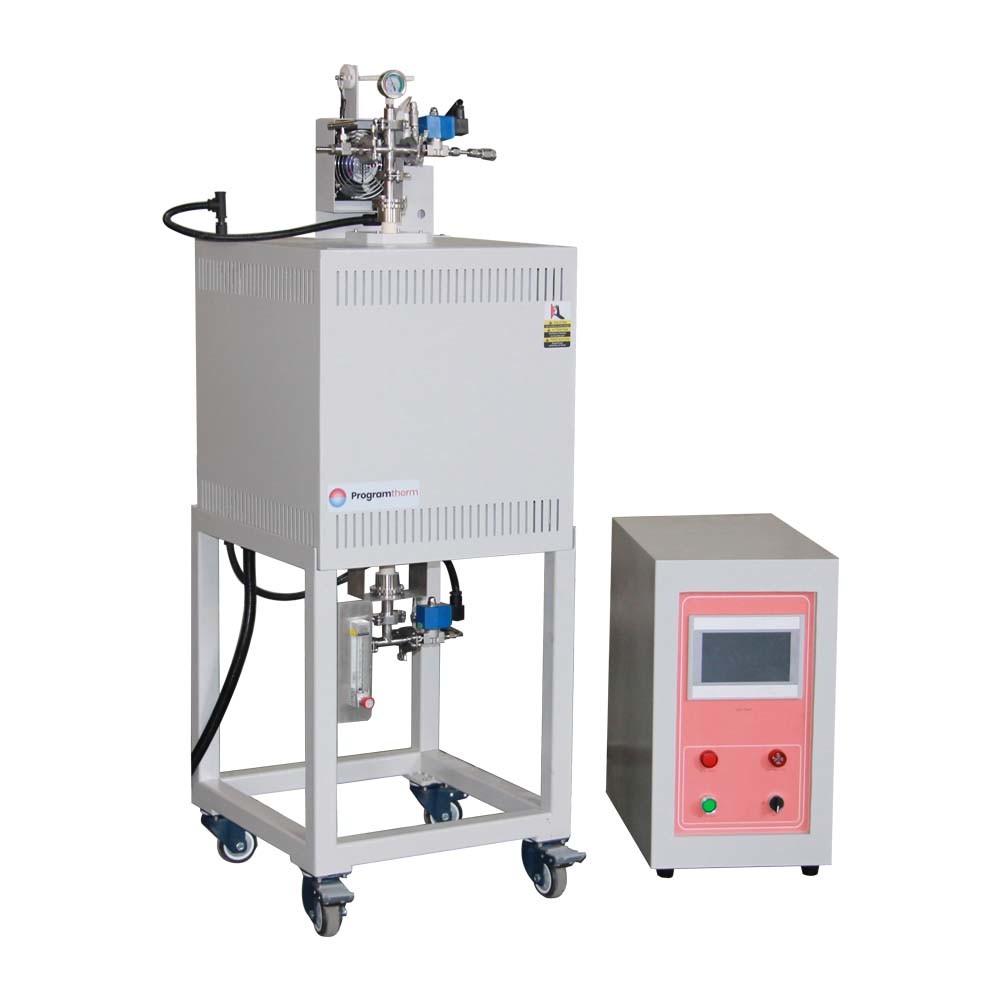

Horno de tubo de hidrógeno vertical a 1400°C con dispositivo de encendido y tubo de aluminio OD40

Resumen del producto

PTV D40/300/14 es un horno de tubo de hidrógeno vertical personalizado con desplazamiento automático de gas PLC e ignición de gas de cola.La temperatura del horno de tubo vertical está controlada por un controlador de potencia SCR de alta precisión con precisión +/-1C y 32 programas de segmentosEstá diseñado para el tratamiento térmico de varios tipos de nuevos materiales bajo condiciones de hidrógeno u otros gases hasta 1400 °C.

Principales características

• Tmax 1400°C
• Fuego tubular con una sola zona de calefacción, atmósfera vertical de hidrógeno
• gabinete de control individual, atmósfera de hidrógeno
• Sistema de sustitución de gas totalmente automático controlado por PLC y dispositivo de encendido de H2
• Equipa una válvula unidireccional y una válvula de frenado para el funcionamiento de seguridad de H2
• Termócouple de tipo S
• Elements de calefacción SiC de tipo U potentes, velocidad de calentamiento rápida
• Flancas de sellado al vacío SS304 con válvulas y medidor de presión incluidos
• 990,5% de tubo de alumina
• PID digital programable de 32 segmentos con una precisión de +/-1C
• Normas CE

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal.
• La protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación.
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Detalles del producto

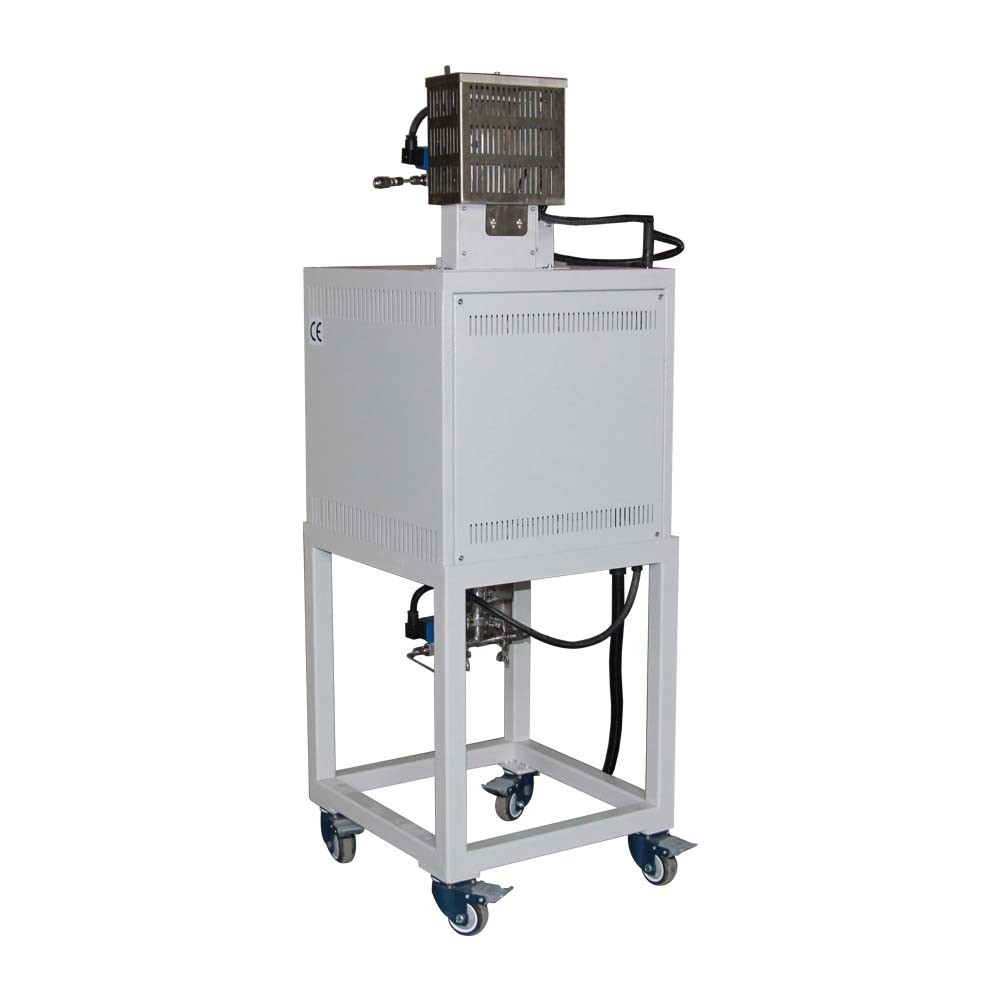

1400°C Fuego de hidrógeno vertical de una sola zona de calefacción

• El horno de tubo de hidrógeno vertical se compone principalmente de siete partes: cuerpo del horno, tubo de alumina, partes de la brida de sellado, sistema de suministro de gas, sistema de encendido,Sistema de control de temperatura por PLC y soporte móvil
• La cáscara exterior de acero del horno se procesa con decapado y fosfatado, revestimiento en polvo ambiental en la superficie, resistencia a la corrosión y la oxidación, ventilador de enfriamiento incorporado,temperatura de la superficie Rt+45°C
• Apariencia exquisita, cumplimiento ISO, CE

Sistema de control PLC para el horno vertical de hidrógeno a 1400 °C

• Panel de pantalla táctil de 7 pulgadas, gabinete de control individual
• Control automático del desplazamiento del gas y encendido del gas de salida por PLC
• con una longitud de más de 30 mm,

Sistema de suministro de gas de dos canales

• Equipado con accesorios de brida de apertura rápida SS304 para carga y descarga rápida de materiales, sellado con anillos de sellado de caucho fluorado resistente a altas temperaturas
• La entrada y salida de aire adopta una boquilla de aire de pagoda de G1/4 pulgadas, que se puede conectar a una tubería de PTFE con un diámetro exterior de 8 mm.
• Equipado con soportes de brida ajustables para garantizar un funcionamiento seguro y estable del tubo del horno

Dispositivo de encendido por hidrógeno

• Equipar el dispositivo de hidrógeno, el gas reductor se quema en la salida de gas
• Cuando el termopar detecta que la temperatura es inferior al valor establecido (establecido a 200-300 grados), se volverá a encender.y se llenará de nitrógeno para la protección, que es seguro y confiable.
• Las juntas de doble perilla; medidor de caudal de flotación de gas, el caudal es ajustable entre 60-600ml/min
• Los gases disponibles: N2, Ar, H2, CO, etc.

NOTA: Al llenar el gas reductor, deben configurarse válvulas de frenado, válvulas unidireccionales, sistemas de tratamiento de gases de escape, etc.

Especificaciones técnicas

Nota de solicitud

• La presión del tubo del horno debe ser inferior a 0,02 MPa
• La fuente de gas debe equipar la válvula reductora de presión
• Antes de llenar los gases de reducción como H2, debe bombear el aire fuera del tubo
• Al llenar los gases de la entrada de gas en el tubo, debe asegurarse de que la válvula de salida de gas abierto

Comparación de tamaño
