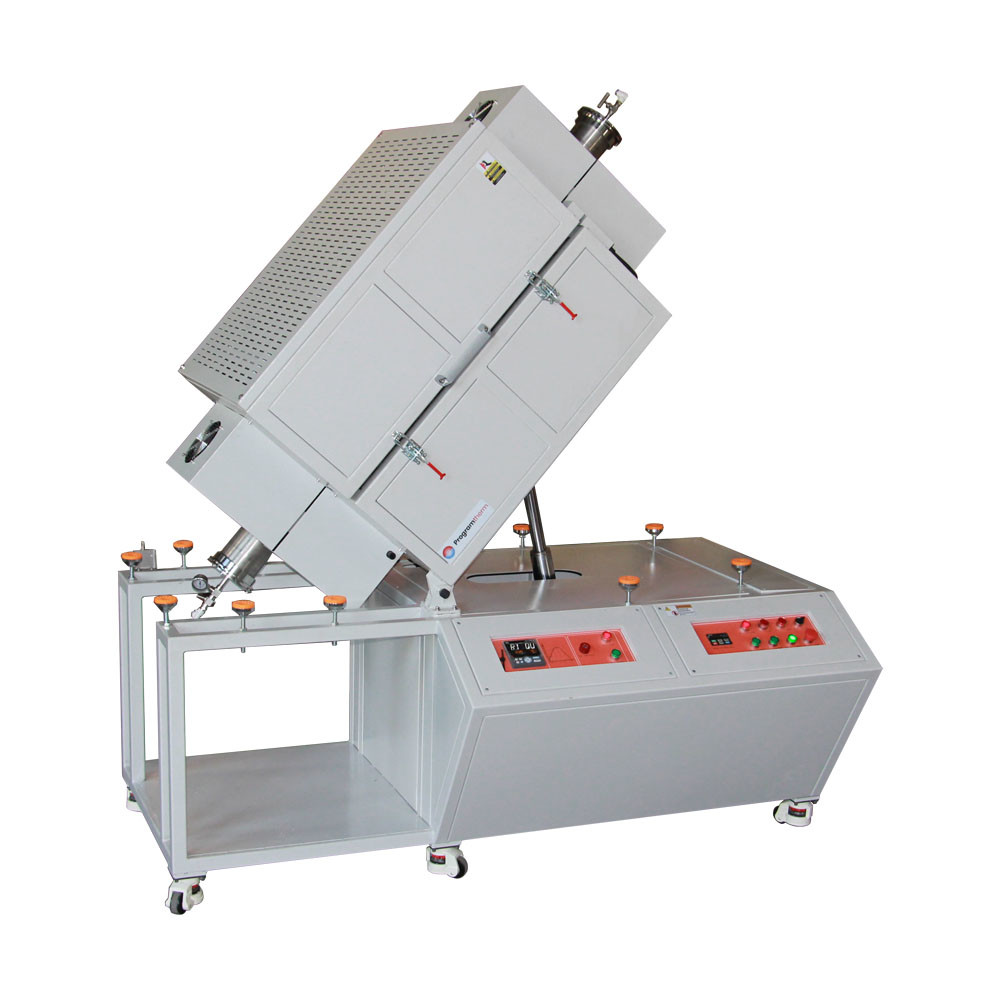

Horno de tubos de una sola zona rotativo vertical grande de 1200C con tubo de metal OD300mm

Resumen del producto

PTR D300/600/12 es una zona de calefacción de calefacción grande, inclinación y horno de tubo rotativo, el cuerpo del horno puede inclinarse a 90°/ verticalmente,el horno está diseñado con dos cámaras semicirculares con alambre de bobina de aleación incorporadoEl tubo de horno está hecho de tubo de acero inoxidable 310SS con cuchilla de agitación incorporada, el volumen de carga efectivo es de 10L, y la velocidad de rotación se puede ajustar en los rangos de 0,1-5 rmp.Especialmente adecuado para el proceso de tratamiento térmico de materiales granulares, como el óxido cerámico de calcinación y el polvo de grafito, etc.

Principales características

• Tmax 1200°C
• Horno de tubos con una sola zona de calentamiento, giratorio, inclinado y verticable
• Puerta de horno manual con ayuda de barras hidráulicas
• Cámara de aislamiento de fibra cerámica con alambre de calefacción incorporado
• Tubo 310SS con cuchilla de agitación incorporada, volumen de carga de 10L, velocidad de rotación de 0,1-5rmp
• Equipo de refrigeración por aire en ambos extremos del tubo
• Freno de sellado SS304 con entrada y salida de gas
• Termócouple de tipo N
• Controlador PID digital con 30 segmentos programables
• El soporte de doble brida proporciona un mejor sellado y una mayor vida útil del tubo
• Certificado CE

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal.
• La protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación.
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Detalles del producto

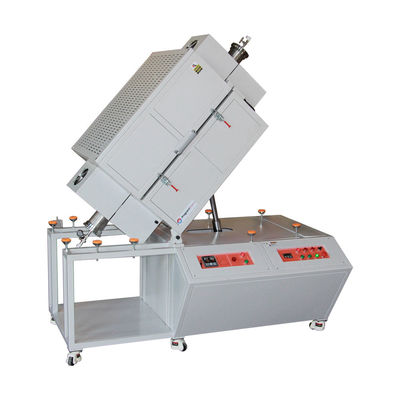

1200°C Gran horno de tubo rotativo vertical de una sola zona de calefacción

• El horno de tubo rotativo se compone principalmente de siete partes, a saber, cuerpo de horno, tubo de procesamiento 310S, bridas de sellado, sistema de suministro de gas, sistema de elevación, sistema giratorio y sistema de control de temperatura
• La cáscara exterior de acero del horno se procesa con decapado y fosfatado, revestimiento en polvo ambiental en la superficie, resistencia a la corrosión y la oxidación, ventilador de enfriamiento incorporado,temperatura de la superficie Rt+45°C
• Apariencia exquisita, cumplimiento ISO, CE

Cámara de calefacción con tubo metálico para el horno de tubo de 1200 °C

• El horno está hecho de dos materiales semicirculares de fibra cerámica, filtrados al vacío y estrechamente acoplados en una sola pieza.
• longitud de la zona de calefacción 600 mm y tubo de metal OD 300 mm
• El tubo de procesamiento está hecho de tubo soldado 310S, pulido superficial, resistente al calor a 1100°C, tubo de calefacción medio OD300mm, zona de no calefacción OD120mm,3 paletas de agitación horizontales de igual distancia soldadas dentro del tuboLa velocidad de rotación puede ser ajustable.

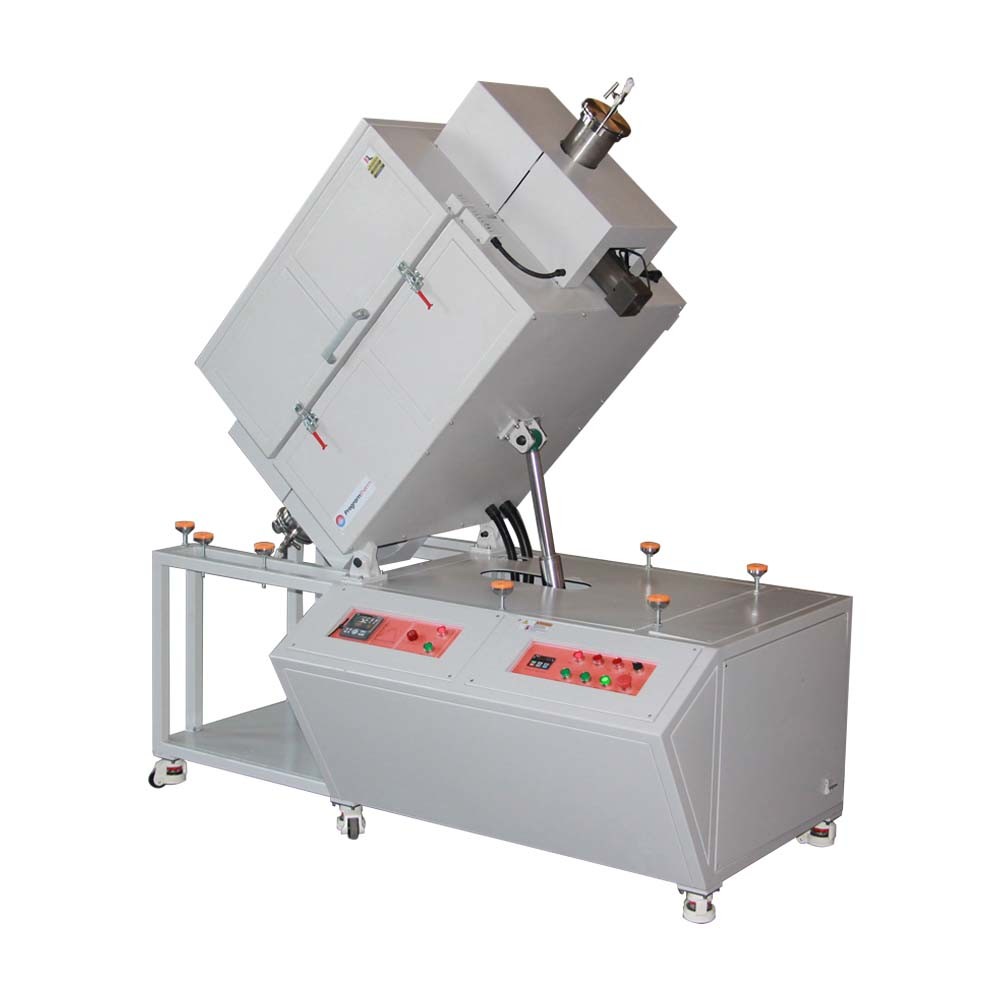

• Equipado con una estación hidráulica y un cilindro hidráulico, el cuerpo del horno puede inclinarse a 90° para facilitar su descarga.
• Termócouple de tipo N en la parte superior de la cámara del horno

Flanca de sellado 304SS, soportes de tubos de horno, boquilla de gas de pagoda de 1/4 "

• Equipados con accesorios de bridas de sellado SS304 para carga y descarga rápida de materiales, sellados con anillos de sellado de caucho de flúor resistentes a altas temperaturas
• La entrada y salida de aire adopta una boquilla de aire de pagoda de G1/4 pulgadas, que se puede conectar a una tubería de PTFE con un diámetro exterior de 8 mm.
• Equipado con sistema de refrigeración por aire en la parte superior del extremo del tubo

Programas de calefacción para grandes hornos rotativos de tubo verticales a 1200 °C

• 32 segmentos programables, velocidad de calentamiento 1-20C/min ajustada libremente
• Buen aislamiento térmico, enfriamiento natural, enfriamiento suave
• Panel de pantalla táctil de 7 "es opcional, los programas de calefacción se pueden mostrar a tiempo, y descargar

Especificaciones técnicas

Nota de solicitud

• La presión del tubo de cuarzo debe ser inferior a 0.02MPa
• La fuente de gas debe equipar la válvula reductora de presión
• Antes de llenar los gases de reducción como H2, debe bombear el aire fuera del tubo
• Al llenar los gases de la entrada de gas en el tubo, debe asegurarse de que la válvula de salida de gas abierto

Comparación de tamaño
