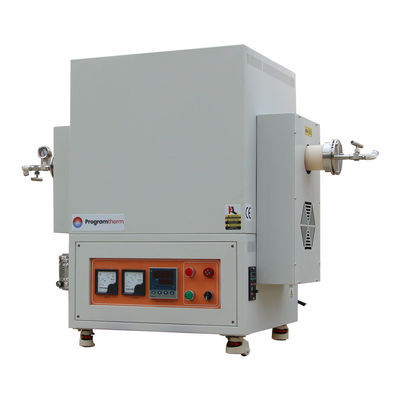

Fuego de tubos rotativos de zona única de 1700C con brida y tubo de aluminio de 80 mm - PTR D80/300/17

Resumen del producto

El PTR D80/300/17 es un horno de tubo rotativo de 1700 °C, de una sola zona, con velocidad de rotación de 1 a 8 rpm, ajustable libremente.que permite que las muestras en polvo o granuladas en el interior reaccionen completa y uniformemente con las atmósferas o sinterización al vacío. estructura de la carcasa de acero carbono de doble capa. aislamiento cerámico de aluminio de 1800 # alto. tubo de alumina al 99.5%, bridas de sellado de apertura rápida con adaptador de tubería de gas de 1/4 ", elementos de calefacción MoSi2,un control digital programable de 30 segmentos con una precisión de +/- 1C.

Principales características

• Tmax 1700°C
• Fuentes de energía eléctrica
• Estructura de acero doble, pérdida de calor mínima
• Conjunto individual del sistema de suministro de gas de un solo canal
• Velocidad de rotación 1-8 rpm
• Cámara aislada por fibra para una máxima estabilidad y uniformidad a temperatura
• Los potentes elementos de calefacción MoSi2 aseguran una temperatura uniforme
• Controlador PID digital con 30 segmentos programables
• 99tubo de procesamiento de aluminio con contenido de 0,5% con bridas de sellado SS304 con adaptador de tubería de gas de 1/4 "
• El soporte de doble brida proporciona un mejor sellado y una mayor vida útil del tubo
• Termócouple de tipo B de larga duración
• Certificado CE, estándar

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal.
• La protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación.
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Detalles del producto

Fuego de tubos rotativos de una sola zona de 1700°C con bridas y tubo de alumina

• El horno de tubo rotativo de una sola zona de 1700 °C está compuesto principalmente de cinco partes: cuerpo del horno, tubo del horno, accesorios de sellado de la brida, sistema de suministro de gas y sistema de control de temperatura
• La cáscara exterior de acero del horno se procesa con decapado y fosfatado, revestimiento en polvo ambiental en la superficie, resistencia a la corrosión y la oxidación, ventilador de enfriamiento incorporado,temperatura de la superficie Rt+45°C
• Apariencia exquisita, cumplimiento ISO, CE

1700°C zona única de alta temperatura cámara de horno de tubo rotativo

• Alto aislamiento cerámico de alúmina, grabado CNC, paredes de la cámara de acoplamiento estrechamente, tipo U MoSi2 calentador, resistente a temperaturas de hasta 1800C
• longitud de calentamiento 300 mm, adecuado para el diámetro del tubo de aluminio 40-80 mm. tubo de procesamiento de aluminio alto, resistencia a la temperatura hasta 1700 ° C,La parte crítica de la zona de calefacción dentro del tubo del horno está equipada con el tapón del tubo de cerámica, que puede evitar eficazmente la fuga de calor y reducir la pérdida de calor
• Termócouple de tipo B

NOTA:La estructura de la cámara es sólo para referencia, tomar el diseño real como estándar

Flange de apertura rápida con unión rotativa, 1/4 "aguja de gas pagoda

• Equipado con accesorios de brida de apertura rápida SS304 para carga y descarga rápida de materiales, sellado con anillos de sellado de caucho fluorado resistente a altas temperaturas
• La entrada y salida de aire adopta una boquilla de aire de pagoda de G1/4 pulgadas, que se puede conectar a una tubería de PTFE con un diámetro exterior de 8 mm.
• Equipado con soportes de brida ajustables para garantizar un funcionamiento seguro y estable del tubo del horno

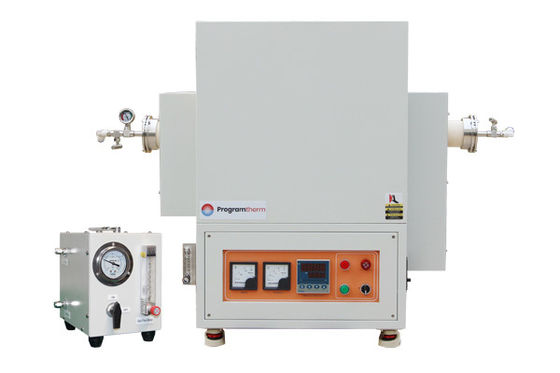

Conjunto individual del dispositivo de suministro de gas de un solo conducto

• Los hornos de tubo de laboratorio 1200C-1700C están todos equipados con un dispositivo de suministro de gas de un solo canal
• Las juntas de doble perilla; medidor de caudal de flotación de gas, el caudal es ajustable entre 60-600ml/min
• Los gases disponibles: N2, Ar, H2, CO, etc.

NOTA:Al llenar los gases reductores, deben configurarse válvulas de frenado, válvulas unidireccionales, sistemas de tratamiento de los gases de escape, etc.

Panel de control para una zona única de 1700 °C

• Diseño integrado con controlador de temperatura, amperiómetro, voltímetro, botones de función en el panel
• Controlador de temperatura PID inteligente con programas de 30 segmentos, con una precisión de ±1°C
• Apagado, sobre-temperatura, ruptura del termopar y protección contra el agotamiento
• Función de ajuste automático de la temperatura
• Con interfaz de comunicación 485 (opcional)

Programas de calentamiento para hornos de tubos rotativos de zona única de 1700 °C

• 30 segmentos programables, velocidad de calentamiento 1-10C/min ajustada libremente
• Buen aislamiento térmico, enfriamiento natural, enfriamiento suave
• Panel de pantalla táctil de 7 "es opcional, los programas de calefacción se pueden mostrar a tiempo, y descargar

Especificaciones técnicas

Nota de solicitud

• La presión del tubo de procesamiento debe ser inferior a 0,02 MPa
• La fuente de gas debe equipar la válvula reductora de presión
• Antes de llenar los gases de reducción como H2, debe bombear el aire fuera del tubo

Comparación de tamaño
