Horno de tubo de vacío de 1700C Horno tubular de alta temperatura OD170mm ID150mm

Resumen del producto para horno de tubo rotativo

El PTR D170/900/17 es un horno de tubo rotativo de gran tamaño OD170mm certificado por CE altamente personalizado con una brida de sellado al vacío completa y dispositivos de enfriamiento por agua.El tubo del horno fue construido con un tubo de SiC recristalizadoEl horno está equipado con una caja de alimentación de material, caja de descarga, entrada y salida de gas, entrada y salida de gas presurizado, sistema rotatorio de inclinación.zona de calefacción de 900 mm de longitud y controlada con una precisión de 30 segmentos de controladores de temperatura digitales independientementeLa zona de calefacción es calentada por potentes elementos 1800 MoSi2 hasta 1600°C. Producción de material 3L/hora.y también se puede utilizar para el crecimiento de nano o película por CVD.

Principales características

• Tmax 1600 °C
• Fuegos de tubos continuos, giratorios y inclinados
• Estructura de acero doble, cámara de horno no dividida para proteger la pérdida de calor mínima
• Se dispone de varios procesos atmosféricos en un solo ciclo
• Cámara aislada de fibra con potentes elementos de calefacción MoSi2 para garantizar una temperatura uniforme
• Regulador de temperatura Shimaden PID con 30 segmentos programables
• Flancas de sellado de refrigeración por agua SS304 con válvulas y medidor de presión incluidos
• Termócouple de tipo B de larga duración
• Certificado CE, estándar

Curvas de inclinación, alojamiento y enfriamiento para hornos de tubos de la serie 1700

Medidas de seguridad

• Amperiómetro incorporado y doble voltímetro para una fácil monitorización y solución de problemas.
• La protección contra el sobrecalentamiento apaga el horno de tubo si la temperatura está fuera del rango aceptable (consulte el manual del controlador) o cuando el termoparejo está roto o funciona mal
• Protección contra fallos de alimentación reanuda el funcionamiento del horno inmediatamente después del punto de falla cuando se restablece la alimentación
• El control PID de autoajuste basado en microprocesador proporciona un proceso térmico óptimo con una sobrecarga mínima

Galería de productos

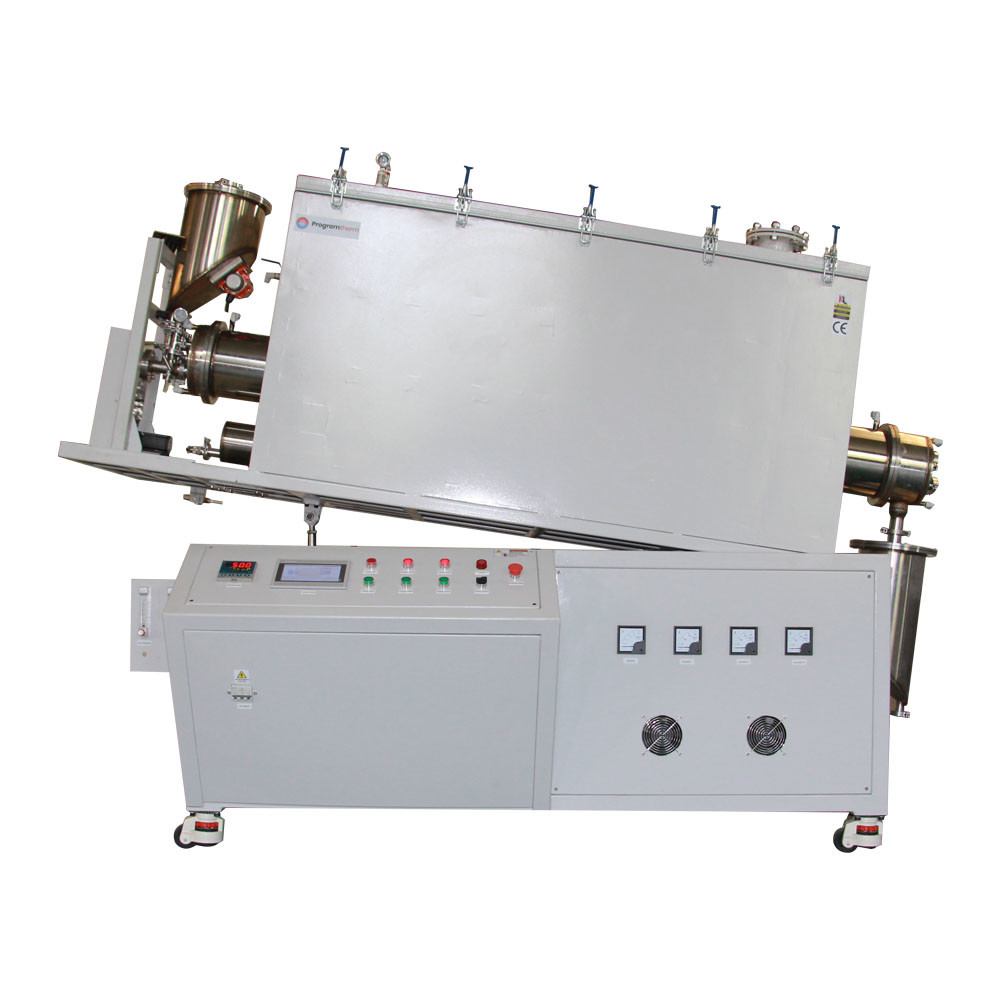

Vista delantera para REl horno de tubos1700 grados C

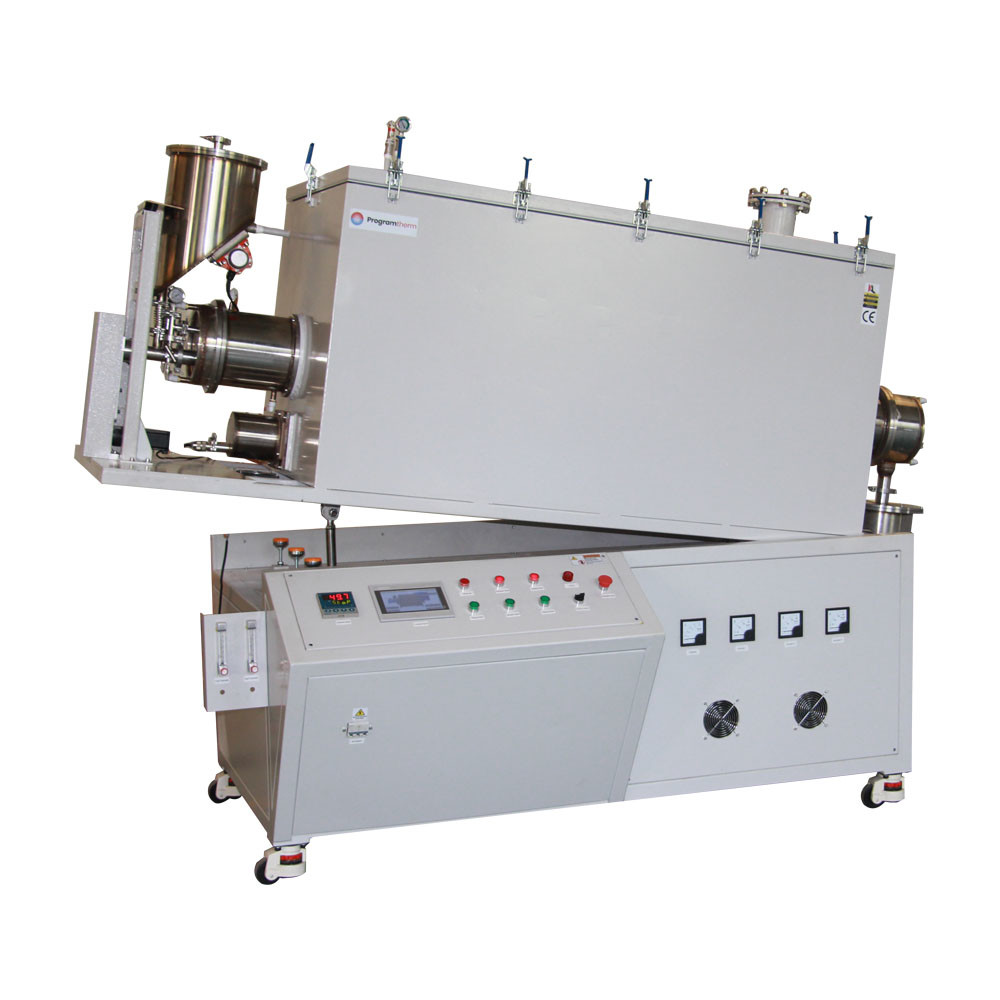

Vista lateralpara el 1700CHorno de tubos rotativoscon dispositivo de refrigeración por agua

Especificaciones técnicas

Nota de solicitud

• No llenar gases explosivos como el hidrógeno o el metano en el tubo del horno sin los controles y supervisión de seguridad necesarios
• Los hornos de tubo de 1700C con tubo de alumina están diseñados para su uso bajo vacío y baja presión; 0,2 bares / 3 psi / 0,02 MPa
• Para minimizar la velocidad de grieta de los tubos de cerámica, por favor cambiar la posición (marcar cuatro puntos en el tubo) cada lote
• Las pequeñas grietas pueden aparecer en la superficie de la cerámica refractaria durante un uso prolongado.

Comparación de tamaño
